              當前位置:

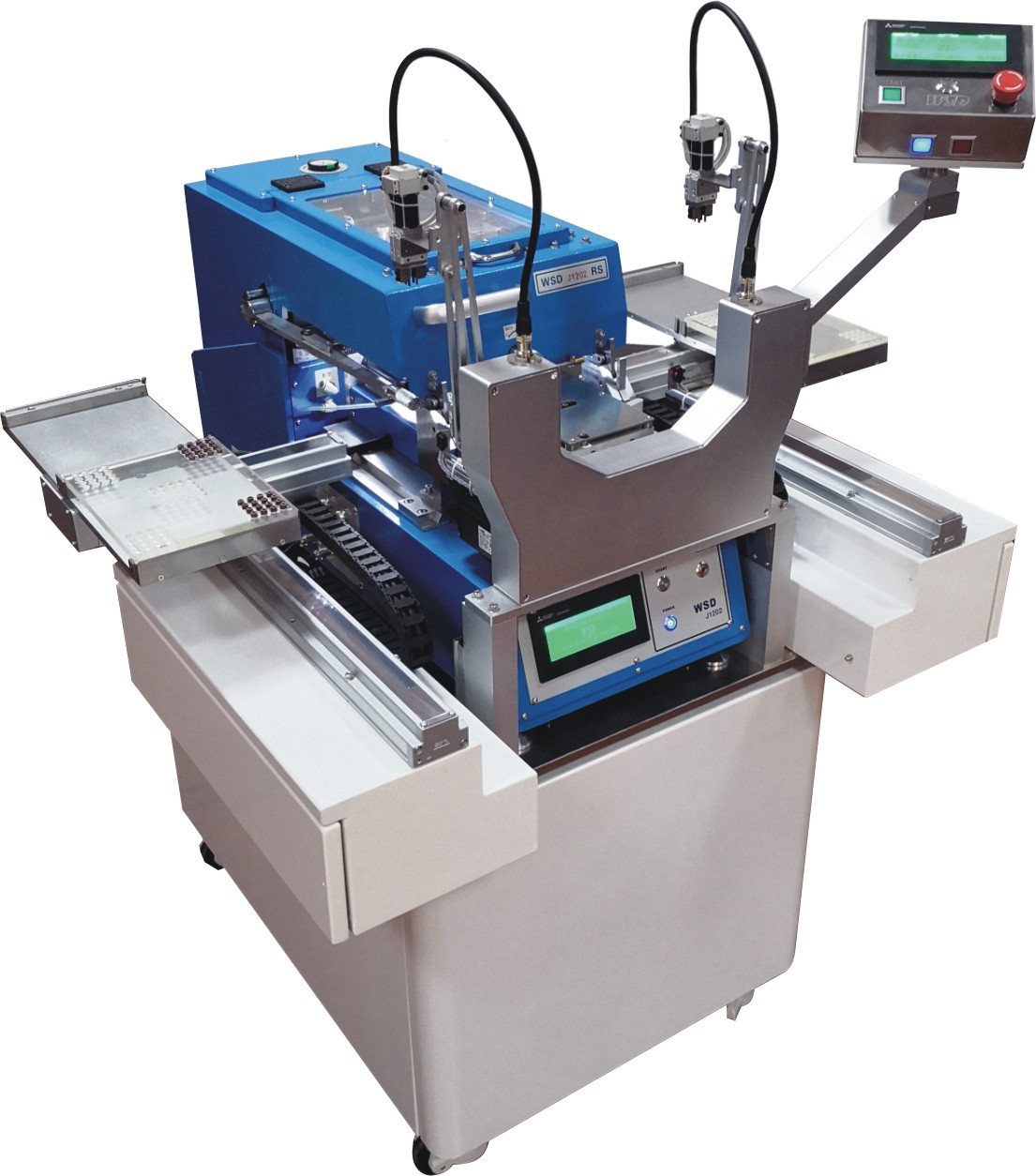

              • J3201-RS全自動厚膜印刷機
              • J3201-RS全自動厚膜印刷機

                  特點:

                      實現從自動取片、自動印刷、自動擺盤的一體化工藝流程;

                      設備為全自動印刷機。由4臺設備共同協作組合,左邊為送料XY平臺,右邊為收料XY平臺,中間為自動機械手及印刷機。瓷片送料、抓取、定位、印刷、取片、排隊全自動運行;

                      設備采用發明專利ZL201210510863.4中心定位專用治具,減少瓷片外形誤差影響;

                      設備原創設計智能雙臂機械手,實現高速瓷片取放,電爪夾持力可調(2-6N);

                      設備采用全自動與半自動兼容設計,最大限度提高設備利用率;

                      設備更換夾爪、定位工裝即能實現產品快速轉換,時間小于10分鐘;

                      設備程序采用結構化程序語言,全閉環設計,故障實時監控、屏幕顯示;

                      印刷刮刀采用懸浮刮刀技術,壓力結構穩定可靠。已授權發明專利,絲網印刷機刮刀控制機構,專利號:ZL201210563116.7;

                      印刷對位采用移動絲網結構實現圖案位置對準,確保調整位置長期穩定。已授權新型專利:厚膜印刷機絲網位置調整裝置,專利號:ZL201220747681.4;

                      印刷跑臺采用機械、電器、液壓緩沖三位一體定位方式,確保印臺低震動高精度快速定位。已授權新型專利:厚膜印刷機承印臺驅動裝置,專利號:ZL201220747981.2;

                      印刷調整操手法類似DEK-J,員工不用經過新設備培訓即能上手;

                      印刷跑臺進入時有噴氣除塵功能,可減少瓷片灰塵、異物造成的斷線及堵網缺陷。


                • 0.00
                  0.00
              商品描述

                特點:

                    實現從自動取片、自動印刷、自動擺盤的一體化工藝流程;

                    設備為全自動印刷機。由4臺設備共同協作組合,左邊為送料XY平臺,右邊為收料XY平臺,中間為自動機械手及印刷機。瓷片送料、抓取、定位、印刷、取片、排隊全自動運行;

                    設備采用發明專利ZL201210510863.4中心定位專用治具,減少瓷片外形誤差影響;

                    設備原創設計智能雙臂機械手,實現高速瓷片取放,電爪夾持力可調(2-6N);

                    設備采用全自動與半自動兼容設計,最大限度提高設備利用率;

                    設備更換夾爪、定位工裝即能實現產品快速轉換,時間小于10分鐘;

                    設備程序采用結構化程序語言,全閉環設計,故障實時監控、屏幕顯示;

                    印刷刮刀采用懸浮刮刀技術,壓力結構穩定可靠。已授權發明專利,絲網印刷機刮刀控制機構,專利號:ZL201210563116.7;

                    印刷對位采用移動絲網結構實現圖案位置對準,確保調整位置長期穩定。已授權新型專利:厚膜印刷機絲網位置調整裝置,專利號:ZL201220747681.4;

                    印刷跑臺采用機械、電器、液壓緩沖三位一體定位方式,確保印臺低震動高精度快速定位。已授權新型專利:厚膜印刷機承印臺驅動裝置,專利號:ZL201220747981.2;

                    印刷調整操手法類似DEK-J,員工不用經過新設備培訓即能上手;

                    印刷跑臺進入時有噴氣除塵功能,可減少瓷片灰塵、異物造成的斷線及堵網缺陷。



              、設備概況

              1、外形尺寸:970mm寬*930mm深1300mm高

              2、重量:約270Kg

              3、動力配置:單相1.0Kw  220V/50Hz

              4、氣源:0.4-0.6MPa,接管外徑6mm氣管



              、技術參數

              1、送料區域:160x400mm(2塊送料托盤)

              2、印刷主壓力:0-10kg(機械調壓結構)

              3、中心定位重復精度:<10um

              4、產品工裝切換;<10分鐘

              5、自動機械手節拍:<1.5s(從開始啟動抓取瓷片并轉移到中心定位夾具放片完畢總運行時間)

              6、產能:大于800 片/小時(標準流程算)

              7、印刷精度:<20um

              8、膜厚精度:±10%

              9、絲網框尺寸: 252長x 185寬*10.5厚mm

              10、絲網調節量: X方向±5mm,分辨率0.01mm

              Y方向±3mm,分辨率0.01mm

              Z方向0-3mm,分辨率0.01mm

              11、印刷最大移動量: 110mm

              12、印刷速度: 7-350mm/s(觸摸屏調整)

              13、覆墨速度: 7-350mm/s(觸摸屏調整)

              14、印刷模式: 覆墨印刷/印刷覆墨
